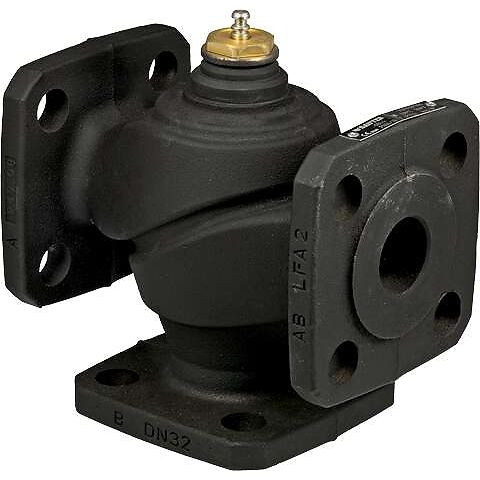

Разновидности фланцевых клапанов Sauter
Фланцевые клапаны Sauter представлены несколькими сериями, которые различаются количеством ходов, материалом корпуса, номинальным давлением, диаметром и допустимой температурой среды. При выборе важно учитывать не только DN и PN, но и назначение клапана.
По количеству ходов клапаны делятся на 2-ходовые серии V… и 3-ходовые серии B…. Двухходовые VUD, VUE, VQE, VUG, VUP, VUS и VDL применяются для регулирования расхода в контуре. Трехходовые BUD, BUE, BQE, BUG и BUS используются для смешения потоков или распределения среды. Например, BUD рассчитан на PN6 и DN15–100, а BUG работает при давлении до 25 бар и выпускается в DN15–150.
VUD/BUD – базовые чугунные клапаны PN6 для воды до 150 °C. VUE/BUE расширяют диапазон до DN150 и работают при PN16/10. VQE/BQE – более новая серия для DN65–150 с повышенной герметичностью.
Для более тяжелых условий предназначены VUG/BUG из ковкого чугуна: PN25/16, температура до 200 °C. VUP – двухходовой клапан PN25 с разгруженной от давления конструкцией, рассчитанный на большие перепады давления.
VUS/BUS выполнены из литой стали и рассчитаны на наиболее высокие параметры – до PN40 и температуры до 260 °C. Отдельно стоит VDL – двухходовой клапан для динамической гидравлической балансировки.
Клапаны Sauter можно комбинировать с различными приводами, что позволяет адаптировать их под конкретную систему автоматизации.
